线体部份
1.线体用材：导轨：2026型（118*100）专用型3倍速链铝型材，脚架及灯架：40*40铝材制作，间距2米/个，底部配上下可调脚杯

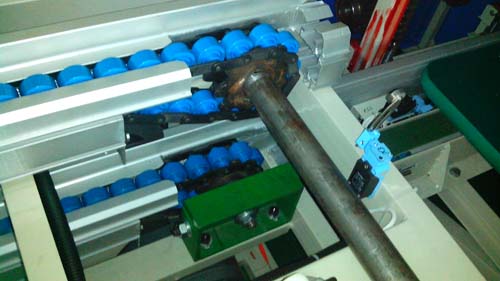

2.输送部份：链条采用2026型三倍速尼龙条，链轮采用双排三倍速链条专用链轮及其张紧装置
3.阻挡器：立式阻挡器，每个工位配一个，另连一个电动脚踏开关控制工装板运行与停止
4.照明：28W单支带罩T5节能灯
5.铝吊路：专用风批铝材，双边配置，每边每2米配一个滑轮
6.工艺卡：H型铝材，双边配置；面板：每米配一套A4纸文件袋，横放
7.仪器台：T16双面白压合板，周边T型胶条包边
8.线槽采用T0.8镀锌板折弯制作，插座：三位三孔插座，每个工位一个；安装于线体下部中间一条
机头动力部份
1.主动力两套：马达：2HP*4级，卧式齿轮减速马达；调速方式：2HP台湾变频器，无级变速，变速范围0~8m/min
移载升降装置
1.主架：采用A3钢板折弯焊接制作；顶伸气缸2套；气缸支架：T2.5冷板折弯制作；
2.动力：40W电子调速马达，无极变速
3.主动传输：主动轮、PVC绿色防滑皮带、层托：A3钢板层托、传送：中间来褔轮层托
4.移载过度装置：2套
5.工装板：按线体长度配制
6.电控系统：1套（控制对象：主动力传送马达、顶升移载装置、阻挡器、急停开关、限位行程开关、报警灯指示；控制元件：三菱FX1N系列可编程序控制器PLC一台、电磁阀，接触器，耀眼等元件、电流/电压（220/380），其它电器采用正泰牌，电线均用国标电线）
技术参数
|
品名 |
参数 |
|
外形尺寸 |
L(自定)×W(自定)×H1950（750）mm |
|
主架材质 |
铁材、铝材、不锈钢(常规铝材) |
|
皮带宽度 |
自定(常规400mm) |
|
皮带材质 |
PVC防静电带、橡胶带、帆布带（常规PVC防静电带） |
|
传输速度 |
0.5-8m/min |
|
工作台板 |
面贴白色防火板或防静电胶皮、不锈钢台板 |
|
工作台样式 |
长条式、飞机台、独立台 |
|
适用范围 |
灯盘组装、电子、五金、塑胶、玩具行业 |
产品展示

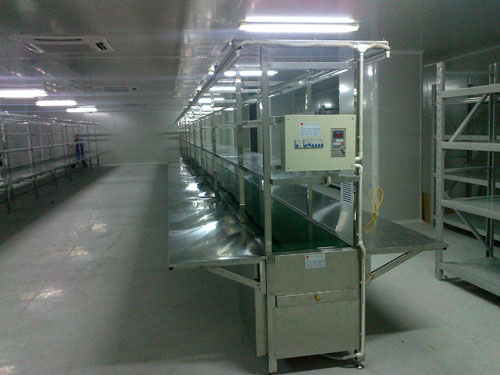

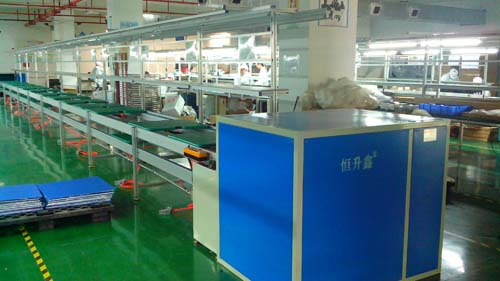

| 上下循环灯饰装配线 | 上下循环灯盘组装线 | 上下循环组装线 |

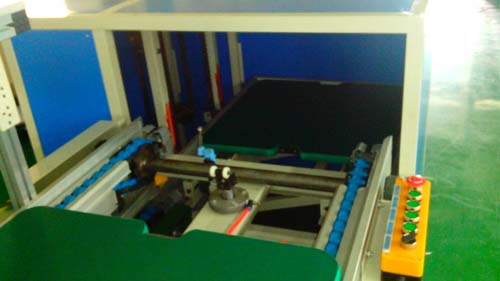

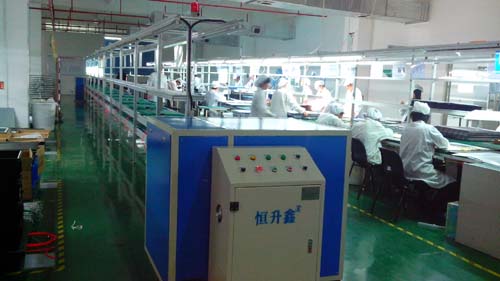

| 上下循环组装线移载过度 | 上下循环移载升降装置 | 上下循环组装线安装实景 |
