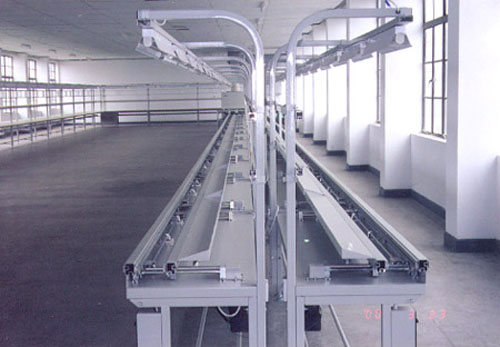

环型移载插件线
环型移载插件线
产品说明
环型插件线;采用1寸链条环型运行,两端直径350圆型齿轮层托传动.
滑动托板：采用1.5钢板折弯制作,上部插件导条专用铝材,0-300mm(350)可调; 脚架及灯架采用40×40铁方通,均间隔2米一个。
斜坡支架:30×27铝型材，一头设支架，斜度为10°。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸文件袋(亚克力板),中间一条。
工作台板:宽度自定,采用T18木板,面贴白色防火板,周边T型胶条包边。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座,10A。
电源线:日光灯线配2.5平方电线。
脚杯:脚部配M12可调节脚杯。
表面处理:打磨、除毛刺、氧化、喷塑(电脑白)或客户指定。
深圳市恒升鑫电子设备有限公司
技术参数
|
品名 |
参数 |
|
外形尺寸 |
L(自定)×W1200(或自定)×H1900mm |
|
主架材质 |
铁材、铝材、不锈钢(常规铁材) |
|
工作台板 |
面贴白色防火板或绿色防静电胶皮 |
|
工作台板尺寸 |
W1200mm(或自定) |
|
照明 |
T5节能灯或普通灯 |
|
适用范围 |
线路板加工行(电子、五金、塑胶、玩具厂) |

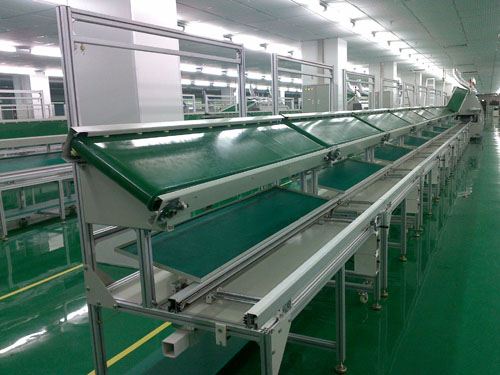

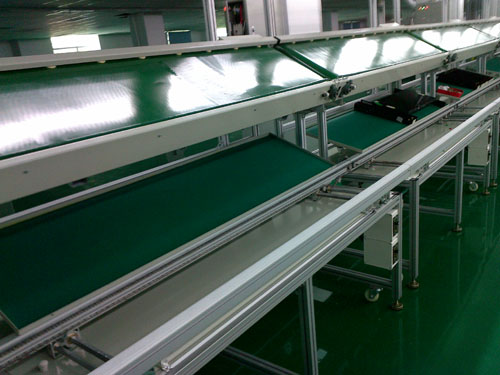

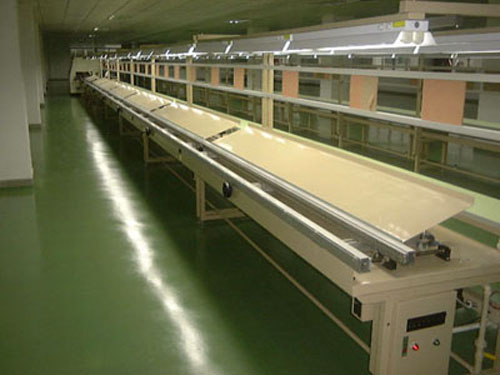

产品展示
|
 |
 |
| 自动插件回流线 | 全套自动插件线 | 木板台手动插件线 |
 |
 |
 |
| 返复式自动插件线 | 循环式自动插件线 | 双边自动插件线 |
