主架：导轨（皮带护边）采用60×40铝材(铁方通);脚架采用40×40铝材,间隔2米一个;灯架采用40×40铝材,间隔2米一个。
皮带:宽度自定,绿色防静电,采用无缝热熔接驳;承托采用Φ25镀锌带轴承滚筒,上层间隔250mm一条,下层间隔2m一条。
动力:马达、牙箱、变频器各一台。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
风批:采用25×38专用风钩铝材连接固定,双边配置。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸文袋(亚克力板),中间(双边)一条。
仪表台:宽度自定,采用T18mm木板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边。
工作台板:宽度自定,双边配置;采用T18mm木板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边,底部采用25×50长条扁通及三角架支撑固定。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座,10A。
气管:材质采用4分镀锌管,每米配置一个气咀。
抽烟系统:管道采用￠300mm白色PVC管,根据工位在分副管;每工位配一套￠180mm抽烟罩,材质优质有机玻璃,每套配L1.5mPVC软管;配低噪音离心风机
电控箱:采用冷板折弯制作,正泰牌电控开一套(配带漏电保护开关)。
电源线:日光灯线配2.5平方电线,插座线配4平方电线,地线配2.5平方黄色线。
脚杯:脚部配M12可调节脚杯。
表面处理:打磨、除毛刺、氧化、喷塑(电脑白)或客户指定。
技术参数

产品展示

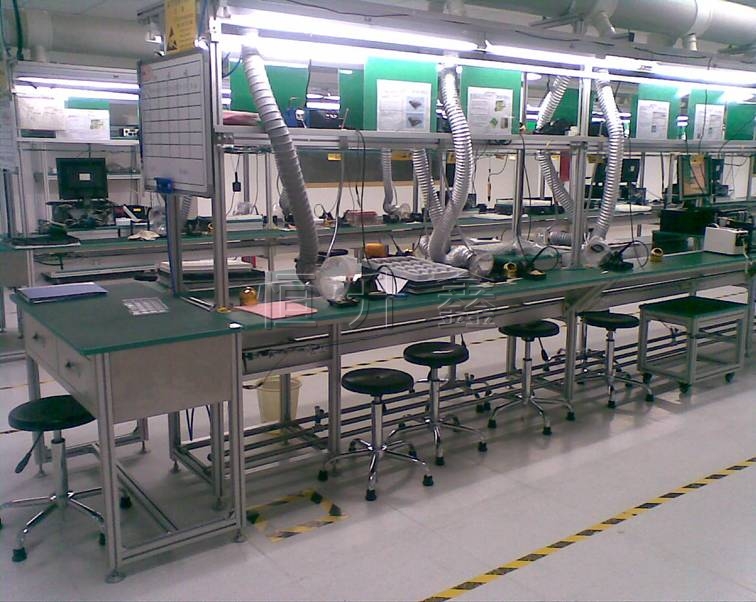

带抽烟罩补焊流水线	铝材式补焊流水线	铁材式补焊流水线
