水帘-水洗式手动式喷漆柜.
规格：W2.4m*D2.0m*H2.1m*4台
底桶：采用SUS304#T2mm不锈钢制作；
水帘板：采用SUS304#T1.2mm不锈钢板制作；
顶板与背板：采用T1.2mm不锈钢板折制；
挡水板：采用SPGt1.5mm镀锌板制作；
主水帘板与涡卷板：采用SUSt1.2mm.不锈钢制作
水槽：均采用SUS304#T1.2mm不锈钢板制作.
背面设有捞渣池、维修门、2”废水排放闸阀；
水泵：台产宇思盾2HP立式水泵（配不锈钢双层孔板过滤）
水管：PVC水管及配件，循环抽水；
 抽风：4KW离心式风机
废水排放管路：主管采用2”PVC水管（含接头、弯头等配件）；分支管2”PVC水管接至设备预留排水闸阀。（接口处配活     接，加活动过滤网防堵塞）；主管预留排 放接口由甲方自行引出；
进水管路：主管采用1.5”PVC水管（含接头、弯头等配件）；分支管1”PVC水管接至各水帘柜；
压缩空气管路：主管采用1.5”镀锌水管（含接头、弯头等配件）；分支管1/2”镀锌水管接至各用气点；主管预留接口由甲方自行引入；

送风天井
规格：L5.3m×W2.64mm×H0.8m（配喷油柜用）
室体采用t1.2mm镀锌板与型材制作；
出风口配板式高效空气过滤器
过滤器快卸式固定装置
线体防尘密封罩L7000*W1000*H500mm
1.喷油线上件区全程密封：采用丝印有机玻璃板与铝型材制作，线体机头处与机尾处各配有活动门
2.喷油区输送线上方配全程密封罩；采用丝印有机玻璃板与铝型材制作，喷油工作位面不封；

水踏台：
1.规格：L5m*W1.0m*H0.15m
2.水槽采用SUS304#t1.2mm不锈钢板制作；配1.5”排水阀
3.踏板隔栅采用塑胶隔栅；

新风净化送风系统（按万级净化标准）
1.规格：L6m*W5m*H2.7m
2.送风风机配30KW低噪音离心式风机；
3送风变频调速控制.
4.外壁采用t50彩钢板与铝型材制作；
5.进风配粗效过滤网、环保水洗湿帘、中效空气过滤器与高效空气过滤器共4道过滤；
6.过滤器框架采用T2钢板制作；
7.送风室底部框架采用100*100方通与50*50方通制作；
8.送风室底部铺t3.0镀锌板，配检修走道装护栏；
9.送风管道：t1.0镀锌板制作：规格1250*800mm约30米
电控系统
1.整体集中控制，配总控电箱1套含接线线槽；
2.含水帘柜水泵控制、水帘柜抽风风机控制、供新风风机控制、除尘柜控制、；
3.空气开关采用日本三菱产品；
4.交流接触器、热继电器采用上海正泰产品；
5.中间继电器采用欧姆龙产品；
6.指示针与按掣、扭掣采用台产或韩国产；
7.温控器采用SKG产品（双数显式温度控制器）
8.其它配件均选用台产士林产优质产品；

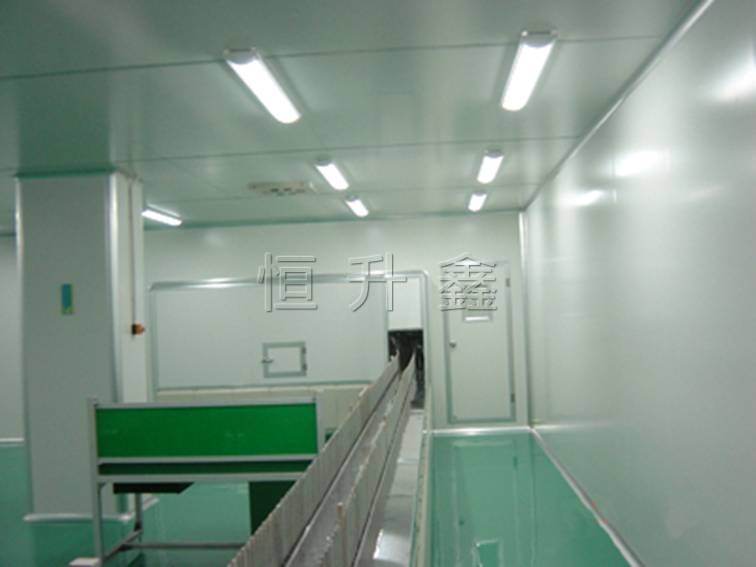

无尘隔离间. 369m2
1.规格1：L11.85m*W9.575m*H2.8m
喷漆区:规格2：L7m*W5.3m*H2.8m
调油房:规格L6.93m*W3.05m*H2.8m*2
更衣室:规格L2.3m*W2.15m*H2.8m*2
2.夹心彩板为东莞产，铝型材为佛山产；
3.展开面积约226m2（含吊顶）
4.立墙（H2800）与顶板均采用t50夹心彩板制作；
5.立墙距地H1200按需配单层玻璃观察窗，高度800mm；
6出入门规格H2000mm*W800mm* (包料包装)
按功能需要配单开门；采用T50夹心彩板制作，门框采用专用铝型材制作，专用铝合金门合页.配球形门锁；配密封胶条

风淋室
1.规格：W1.6m*D1m*H2.05m
2.型号：GH－1S－1300
3.内板：砂光不锈钢板制；
4.外板：钢板喷塑；
5.门：不锈钢制作；
6.配初效（35％@um）与高效（99.97％@0.5um）空气过滤器
7.风淋时双门闭锁，平时双门互锁；
8.换气次数：380次/hour
