小型电器装配流水线
产品说明
铝型材皮带线说明
线体尺寸：L（自定）×常规W550（自定）×H1950（750）mm
线体用材：导轨采用40*60铝导轨，脚架及灯架采用40×40国标铝型材制作，下配Φ75×M12×L100脚杯，高度750±15可调
PVC皮带：宽度：W550，厚度：3t,颜色：绿色
马达：220V×2HP×4级，台湾亚士霸卧式马达，1台
牙箱：70＃×1/60蜗轮减速机牙箱，1台
调速方式：2HP台湾爱得利变频器，无级变速。变速范围：0～8m/min
主动滚筒：Φ160×L550
运行方式：连续运行
皮带承托：上层/Φ25×L550镀锌带轴承滚筒，间距250
下层/Φ25×L550镀锌带轴承滚筒，间距2000
照明/灯通：采用T0.8镀锌板折弯制作
灯：40W单支带罩日光灯，双边控制，每边分两段控制
风批挂钩/导轨：采用25*38专用风钩铝材，双边配置
滑轮：每工位配一套四轮塑胶滑轮小车（客户自配）
遮光挡板：采用T1.2冷板折弯制作，表面喷绿色油漆，四周配置，螺丝固定
挡板安装位置：灯通外侧
工作台面尺寸：L×W mm
台板：采用18T双面白压合板，表面贴绿色防静电胶皮，周边T型胶条包边
支撑：支撑三角架采用40*40角铁焊接制作，25*50扁通支撑
线槽：采用0.8t镀锌板折弯制作
安装位置：线体下部中间一条，另一条固定在线体上支架 两边走显示器源及控制线
插座：多功能长条插座，10A，每米2个,固定在线槽侧边（每工位一套）
电控：配独立电控箱一套
工艺LCD架用材：采用T1.2A3板折弯制作，表面喷电脑白粉（安装在原工工艺卡导轨位置），每工位开310*240孔安装LCD，制作LCD固定件
报警灯：每个工位配一个红色（闪烁）报警灯及控制开关
气管用材：采用6分国标镀锌管
快速接头：每个工位（1.2米）配一个双叉快速气咀
技术参数
|
品名 |
参数 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材质 |
铁材、铝材、不锈钢(常规铁材) |
|
皮带宽度 |
自定(常规550mm) |
|
皮带材质 |
PVC防静电带、橡胶带、帆布带（常规PVC防静电带） |
|
传输速度 |
0.5-8m/min |
|
工作台板 |
自定(W300mm)面贴白色防火板或防静电胶皮、不锈钢台板 |
|
照明 |
T5节能灯或普通灯 |
|
适用范围 |
小家电装配 |

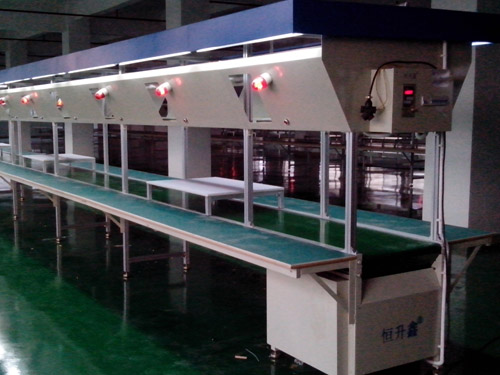

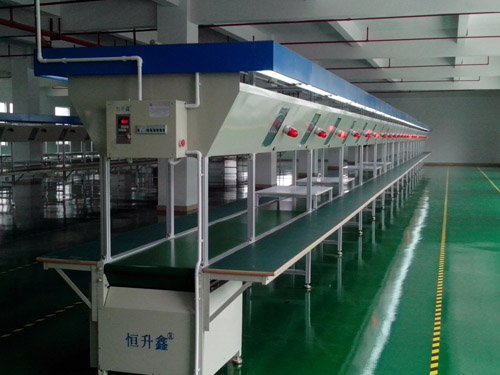

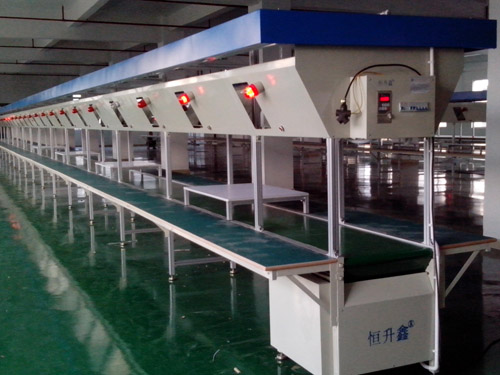

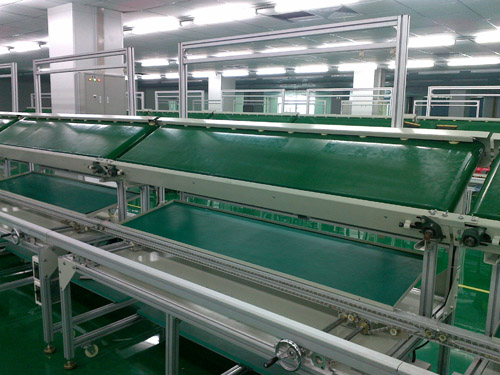

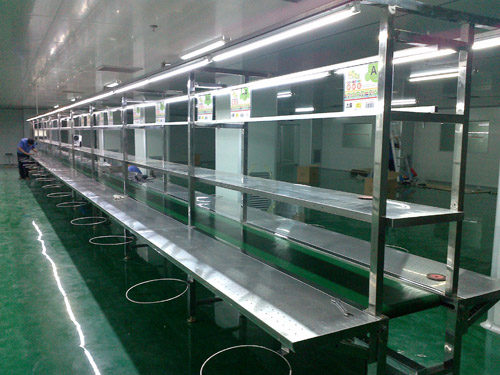

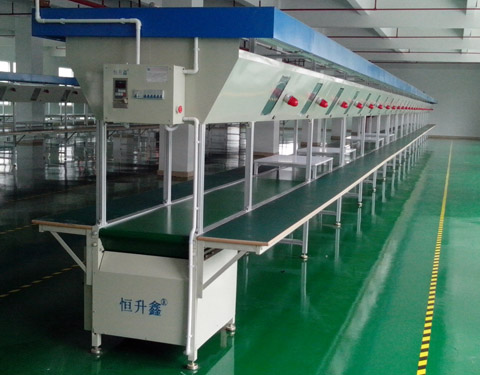

产品展示
 |
 |
|
| 家电生产线 | 加湿机生产线 | 电饭煲生产线 |
 |
 |
 |
| 电磁炉组装线 | 夹具回流线 | 背光源不锈钢流水线 |
